BM64によるBluetooth BLE 　 Android - PIC32MZ間オーディオプレーヤ　他１件
	2020.09.26　PIC情報交換会資料
	YS電子工作デザイン http://www.ys-labo.com/　　斎藤
	YS電子工作ショップ http://ys-labo.shop-pro.jp/

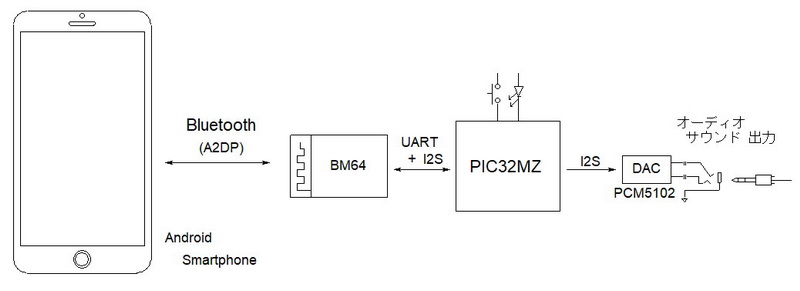

1.	システム概要
	Bluetooth： 　・モード …… BLE、A2DP(Advanced Audio Distribution Profile)　プロファイル 　・無線モジュール：　マイクロチップ製 BM64 　・セントラル側：　Android スマートフォン(シャープ、403SH、Android ver. 5.0.2、Bluetooth ver. 4.1） 　・ペリフェラル側：　 マイクロチップ製無線モジュール　BM64

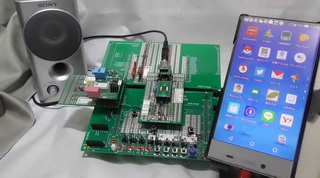

2.	外観 2.1　全体 2.2　構成 ①　BM64モジュール 　BM64の実験部品としてマイクロチップのPIC32 Bluetooth Daughter Board(AC320032-3、下図)をを使用 ②　DAC部 　テキサスインスツルメンツ　PCM5102A（秋月DIP化品）をmikro Busで使用 ③　mikro Busモジュールを5個取り付けられる専用キバンを使用
3.	回路図（→PDFファイル）
4.	開発環境 　・　Harmony v.2.04　XC32 v2.40　 　・　PIC：　PIC32MZ2048EFH100
5.	デモ要約 1. 　スマホ（セントラル）側とPIC_BM64（ペリフェラル）側をペアリング 2.　スマホ側の音楽演奏アプリ　Google Play Musicを起動する。 3.　希望する曲を選曲し、演奏を開始する。　→　PIC側のDAC出力に接続されたスピーカから演奏曲が流れる。 4.　スマホ側から　演奏一時停止/再開、　曲送り/曲戻し　を行う 5.　PIC側から　演奏一時停止/再開、　曲送り/曲戻し　を行う
6.	動作結果
	➀　動画　　→ 　YouTube (1080ｐのHD動画) 　本プロジェクトファイルは、マイクロチップのHarmonyサンプルソフト"C:\microchip\harmony\v2_04\apps\bluetooth\audio\BM64_a2dp_hfp"(PIC32MX470F搭載PIC32 Bluetooth Audio Development Board）を　PIC32MZ用に変更したものです。
7.	参考
	8.1　プロジェクトファイル
	PIC32MZ Harmony 2.04版 　→ down load　　（注）
	8.2　YS電子工作ラボHP での紹介（　→ URL　）

Harmony V.3 プロジェクトファイル　
　HDD搭載PC vs SSD搭載PC 処理時間比較実験

1.	要約　Harmony V.3プロジェクトファイルの処理時間改善のため HDD搭載PCからSSD搭載PCに買い替えしました。　SSD搭載化による処理時間の大幅改善を実験確認しましたので報告します。
2.	新旧PC諸元比較 　　  項目 新パソコン（仮称：SSD PC)  旧パソコン（仮称：HDD PC） 備考  CPU 　i 7 - 9700K ( 64ビット、3.6GHz、8コア、キャッシュ 12MB) 　 i 7 - 4790 （64ビット、3.60ＧＨｚ、4コア、キャッシュ 8MB) ドスパラCPU性能比較  i7-9700K/i7-4790 = 2930/1440 = 2.03  RAM  32 GB  8 GB RAM容量： 4倍   SSD  2TB　(Samsung 970 EVO Plus 2TB) 　・　NVMe、type 2280　M . 2 　・　max速度　……　read 3500MB/s　write 2500MB/s 　・　OS,Harmonyインストール、　 Harmonyデータ用　  なし    HDD  4TB　5400rpm 　SATA3  2TB　 　・　5400rpm 　SATA3 　・　OS,Harmonyインストール、 Harmonyデータ用　    ソフトウェア 保存場所 動画データをHDDに保存する以外は、　OSを含めすべてSDDを使用 すべてHDDを使用    メーカ  ドスパラ（秋葉原本店）オーダーメイド  HP   購入年  2020年5月  2013年   その他  ミニタワー型、　Windows 10 Home   ミニタワー型、　Windows 10 Home
3.	実験結果  　　   実行 回数 処理時間  　処理時間比　 備考  　HDD PC　 　SSD PC　 SSD PC/HDD PC ブランク プロジェクトの 新規作成 （注1） 1個目 12分10秒  53秒 1/13.8 PC再起動後、新ﾌﾟﾛｼﾞｪｸﾄ作成 2個目 以降  1分05秒  40秒  1/1.6 1個目ﾌﾟﾛｼﾞｪｸﾄを閉じた後、別名の新ﾌﾟﾛｼﾞｪｸﾄ作成 既存プロジェックトの MHCを開く （注2） 1回目  4分56秒 32秒 1/9.3 PC再起動後、ﾌﾟﾛｼﾞｪｸﾄ → MHCを開く 2回目 以降  42秒 25秒 1/1.8 1回目開いたﾌﾟﾛｼﾞｪｸﾄを閉じ、再び同じﾌﾟﾛｼﾞｪｸﾄを開く
	（注1）　ブランクプロジェクトの新規作成 　　　　　　 デバイス(PIC32MZ2048EFH100)設定　→　コンパラ設定　→　MHC立ち上げ 　　　　  開始画面 　→　 完了画面 （注2）　既存プロジェクトのMHCを開く 　　　　　使用しているプロジェクトファイルは　下記パスのHarmony V.3のサンプルソフトuart_echoのPIC32MZ用です。 　　　　　"C:\Harmony3\core\apps\driver\usart\async\usart_echo\firmware\pic32mz_ef_sk.X" 　　　　  開始画面 　→　 完了画面
